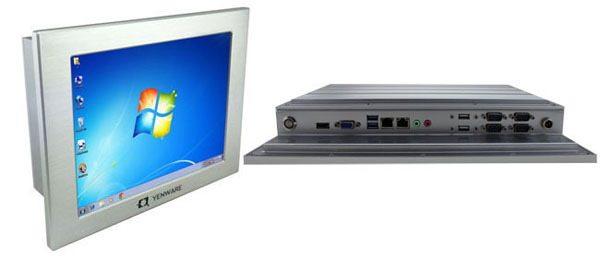

工業平板電腦集成主機、顯示器、觸摸屏為一體，具備穩定性好、可靠性高、擴展性強等特點，廣泛用于自助終端、醫療儀器、工業控制、自動化設備、電信、電力、網絡、軌道交通等領域。目前工業平板電腦常用的觸摸屏有電阻式觸摸屏、電容式觸摸屏、紅外線觸摸屏以及表面聲波觸摸屏。

工業平板電腦觸摸屏的工作原理：

1、四線電阻屏

四線電阻屏在表面保護涂層和基層之間覆著兩層透明電導層ITO，兩層分別對應X、Y軸，兩層之間用細微透明絕緣顆粒絕緣，當觸摸工業平板電腦的屏幕時，產生的壓力致使兩導電層接通，由于電阻值的變化而得到觸摸點的X、Y坐標。

2、五線電阻屏

五線電阻屏的基層之上覆有把X、Y兩方向的電壓場加在同一層的透明電導層ITO，最外層鎳金導電層只用來作純導體，當觸摸工業平板電腦的屏幕時，分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。內層ITO需四條引線，外層一條，共5根引線。

3、電容式觸摸屏

電容式觸摸屏由外而內分別是玻璃保護層、導電層、不導電的玻璃屏、導電層。最內的導電層為屏蔽層，電壓連接到中間導電層四個角或四條邊上，微小直流電散部在屏表面，形成均勻之電場，用手觸工業平板電腦的屏幕時，人體作為耦合電容一極，電流從屏四角匯集形成耦合電容另一極，通過控制器計算電流傳到碰觸位置的相對距離得到觸摸的坐標 。

4、紅外線觸摸屏

紅外觸摸屏是利用X、Y方向上密布的紅外線矩陣來檢測并定位用戶的觸摸。紅外觸摸屏在顯示器的前面安裝一個電路板外框，電路板在屏幕四邊排布紅外發射管和紅外接收管，一一對應形成橫豎交叉的紅外線矩陣。當觸摸工業平板電腦的屏幕時，手指就會擋住經過該位置的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位置。任何觸摸物體都可改變觸點上的紅外線而實現觸摸屏操作。

5、表面聲波觸摸屏

表面聲波是超聲波的一種，在介質(如玻璃或金屬等剛性材料)表面淺層傳播的機械能量波。通過楔形三角基座(根據表面波的波長嚴格設計)，可以做到定向、小角度的表面聲波能量發射。

表面聲波觸摸屏的三個角分別粘貼著X、Y方向的發射和接收聲波的換能器(由特殊陶瓷材料制成的，分為發射換能器和接收換能器。是把控制器通過觸摸屏電纜送來的電信號轉化為聲波能和由反射條紋匯聚成的表面聲波能變?yōu)殡娦盘?，四個邊刻著反射表面超聲波的反射條紋。當手指或軟性物體觸摸工業平板電腦的屏幕，部分聲波能量被吸收，于是改變了接收信號，經過控制器的處理得到觸摸的X、Y坐標。
