系統概述

電子收費系統（簡稱ETC）又稱不停車收費系統，是通過設置在收費公路收費站出入口處的天線及車型識別系統和安裝在車輛的車載裝置，利用信息通信技術，自動實現通行費支付的系統。ETC集計算機軟硬件、無線通信、信息采集處理、數據傳輸、網絡通訊、自動控制和智能卡制作等技術綜合應用為一體，屬于先進的智能交通信息采集設備和高安全性的智能身份識別系統，是一種能有效對車輛進行自動識別和聯網監管的重要技術手段。

除收費功能外，ETC還有具有多種功能，如車輛位置感知、車牌抓拍、費額顯示、自動欄桿打開與關閉、交通信號燈指示、自動報警置等，完成這些功能都有相應的功能模塊與工控機相連進行控制，比如串口、USB接口、網口等。

系統要求

1、能在寬溫、電磁、灰塵、振動等復雜的環境條件下不間斷、長時間地穩定運行，要求工控機防塵、防潮、防振。

2、通過專用短程通訊、射頻識別、地磁感應識別技術、視頻識別技術、紅外技術等實現不停車收費，要求工控機具備豐富的I/O接口。

3、實現對車輛信息息的采集、處理、分析、傳輸通信等功能，要求工控機具有高效、可靠、安全的運算能力。

4、方便維護與升級，要求工控機可提供擴展接口。

系統框架

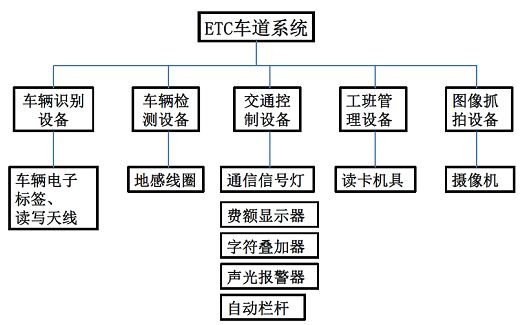

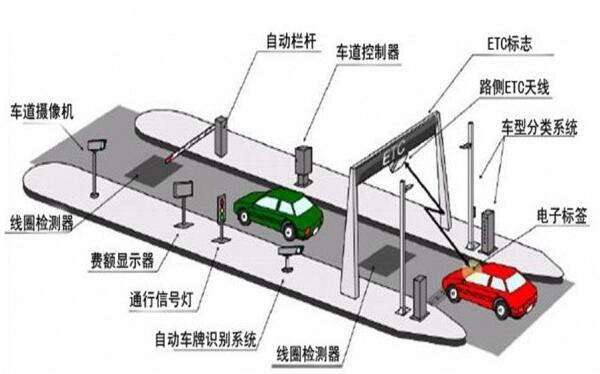

ETC車道系統主要由路側讀寫控制器、車載機、通行信號燈、報警器、費額顯示器、自動欄桿機、車道工控機、車道控制器、車輛檢測器、地感線圈、攝像機，讀卡機具等組成。

系統優勢

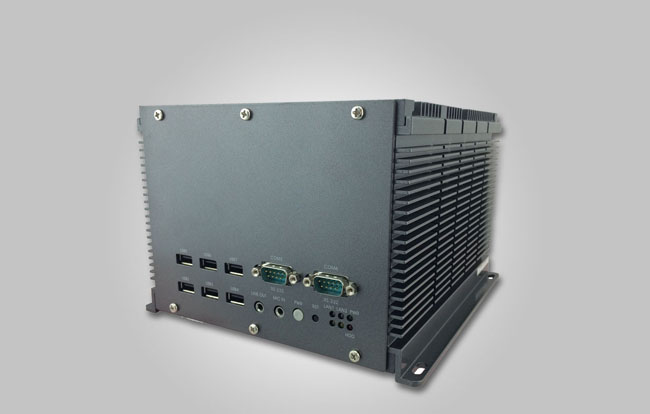

YW-BS330采用Intel? 82GM45+ICH9M高速芯片，基于Intel?酷睿 P8600 2.4GHz雙核處理器，板載2個10/100/1000Mbps網絡接口；支持VGA+HDMI雙顯示功能；8個USB接口、10個串口、1個mini-PCIE插槽等豐富的I/O接口。

YW-BS330采用無風扇設計和全金屬、鋁合金殼體，結構緊湊、堅固。具有優良的散熱、抗振及抗干擾性能，滿足振動、電磁干擾等嚴苛工作環境。超多路高清顯示接口和多個通信串口、USB接口，滿足現場需要的多種應用接口，提供多種工作效能，廣泛應用于工業自動化、交通、化工行業、測控設備以及各類查詢?cè)O(shè)備。

YW-BS330產品特性：

1、英特爾?酷睿2 P8600 2.4GHz高性能低功耗雙核處理器。

2、無風扇密封設計，有效延長產品使用周期，降低使用維護成本。

3、標配DDR3 1333MHz 4GB內存。

4、支持?jǐn)帱c(diǎn)開機和定時開機（無人值守）。

5、標配10個RS-232串口和8個USB接口、兩個千兆網卡。

6、板載HDMI高清視頻輸出接口，支持內存動態分配技術。

研為嵌入式工業電腦具備在惡劣工業環境下長時間無故障穩定工作的特性，能夠很好的滿足多塵、潮濕、寬溫、腐蝕、振動等各種嚴酷環境下對硬件的需求。
